TECHNISCHE DATEN
VERSORGUNGSSPANNUNG Max. 8 V - 35 V DC
STROMVERBRAUCH IM STANDBY 150 mA bis 12 V
STROMVERBRAUCH PRO BATTERIELADUNG IM OSZILLOSKOP-MODUS UND 2 AKTIVEN KANÄLEN 480 mA a 12 V
BETRIEBSDAUER DER INTERNEN BATTERIE IM OSZILLOSKOP-MODUS UND 2 AKTIVEN KANÄLEN Etwa 2 Std. 45 Min.
BEREICH Betriebstemperatur: 0 °C - 45 °CLagertemperatur: -20 °C - 60 °CRelative Betriebsfeuchtigkeit: 10% - 80%
ABMESSUNGEN OHNE KABEL (MIT KABEL) 125 x 130 x 27 mm (135 x 130 x 27 mm)
GEWICHT 460 g.
OSZILLOSKOP
ANZAHL KANÄLE 2 analoge (CH01, CH02).
HOST-VERBINDUNG Über USB2, USB1 oder Wireless Bluetooth.
TRIGGER CH01 oder CH02.
A/D-WANDLUNG2 10 Bit-Wandler40 MS/s mit einem aktiven Kanal.20 MS/s pro Kanal mit 2 aktiven Kanälen.
ANZEIGEART Normal, Auto, Single shot.
GLEICHTAKT AC, DC
MAX. EINGANGSSPANNUNG ± 200 V

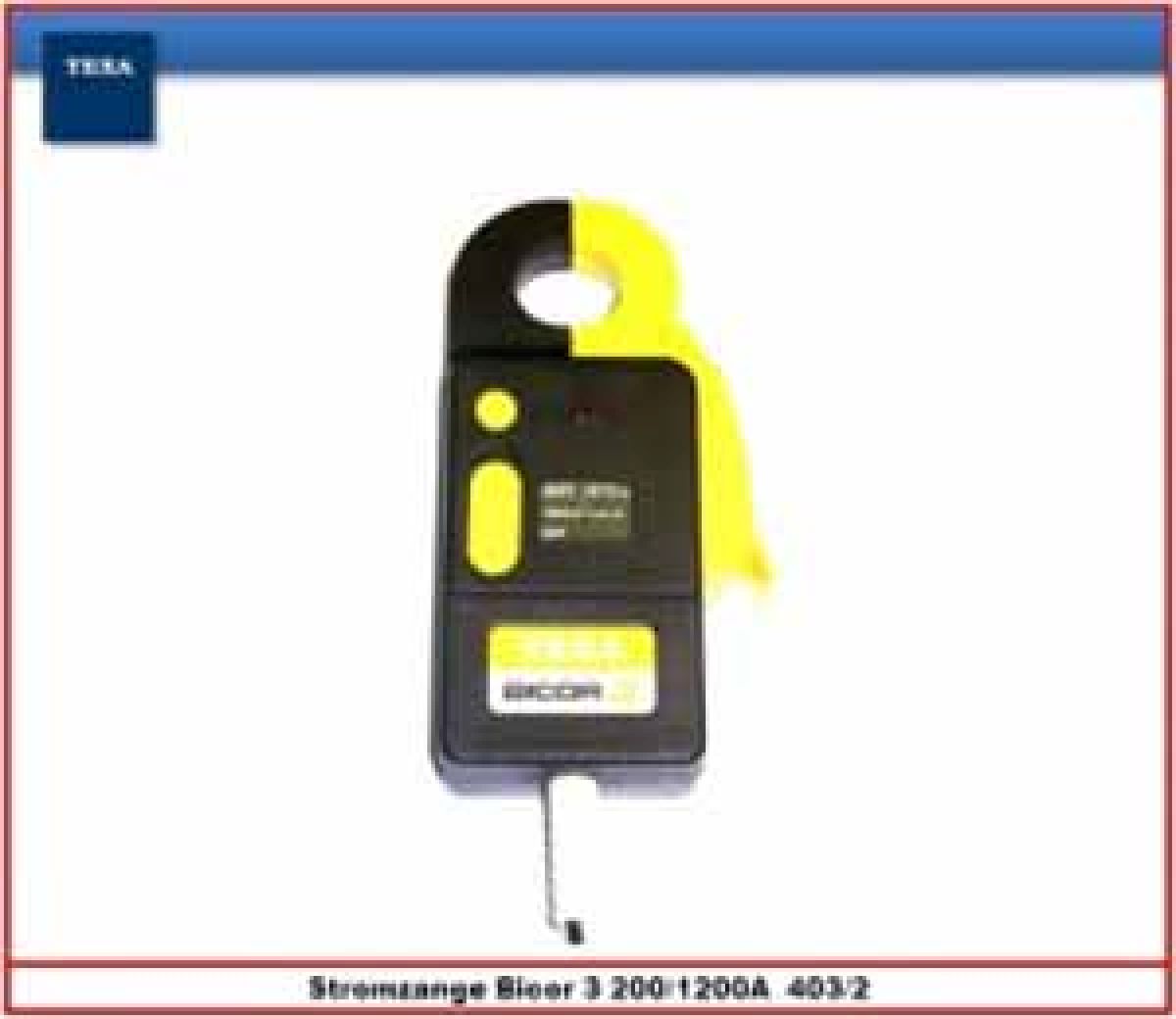

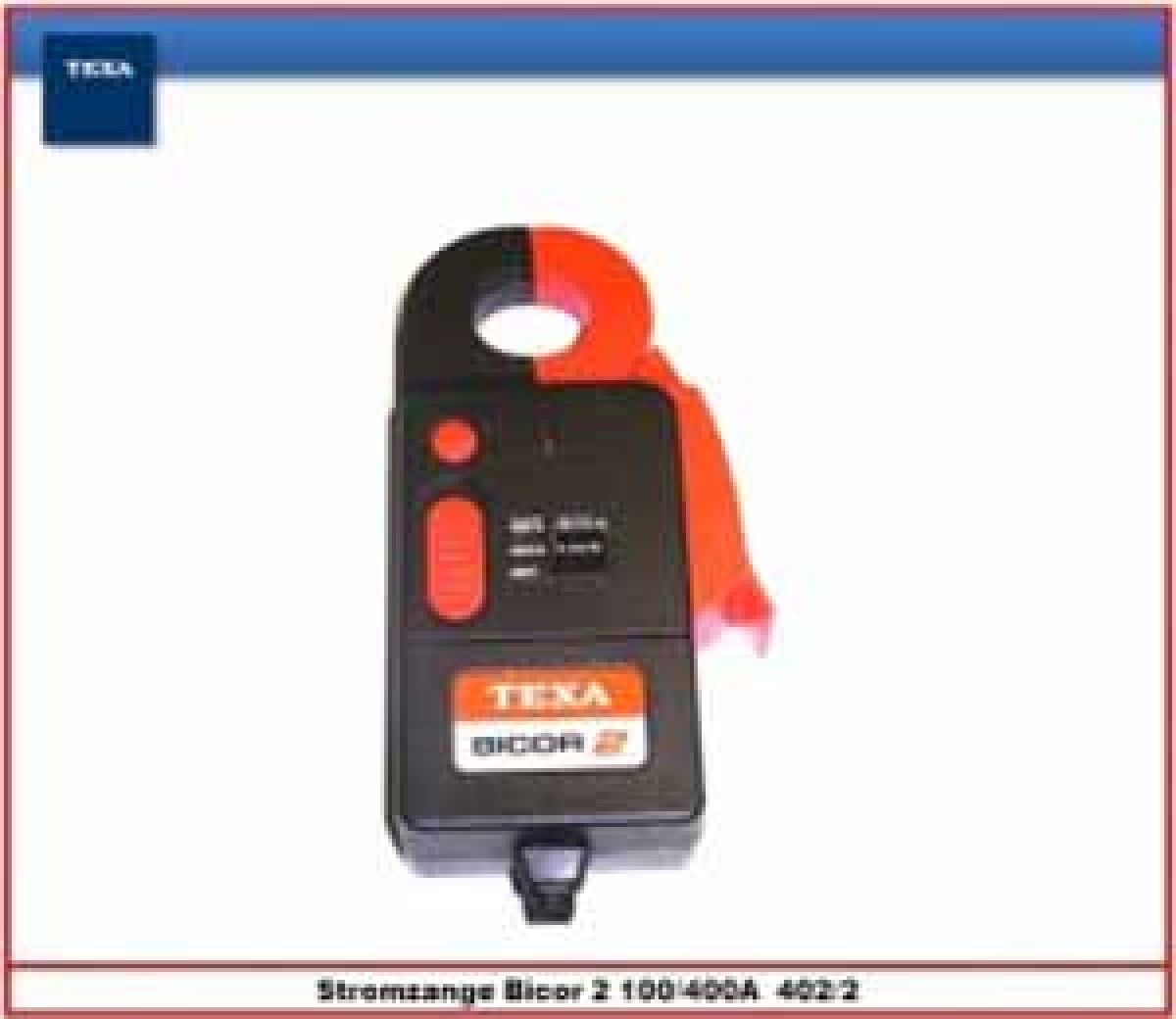

WEITERE FUNKTIONEN Trigger delay (Trigger Verzögerung), Frequenzberechung, Vmedia, Vmax, Vmin, Period, Scale Setting (Skalierung) für Amperezangen.
SIGNALGENERATOR PWM CURRENT DRIVEMax. Gleichstrom: 5 A bis 12 V Max. PWM Frequenz: 50 kHz Betriebsspannung: 5÷30 V Tastverhältnis/Duty Cycle Auflösung: 1% Frequenz Auflösung: 0,1 Hz
PWM 5 V Max. OUTPUT Gleichstrom: 20 mA Max. PWM Frequenz: 50 kHz OUTPUT Spannung: 0-5 V ± 5% Tastverhältnis/Duty Cycle Auflösung: 1% Frequenz Auflösung: 0,1 Hz
